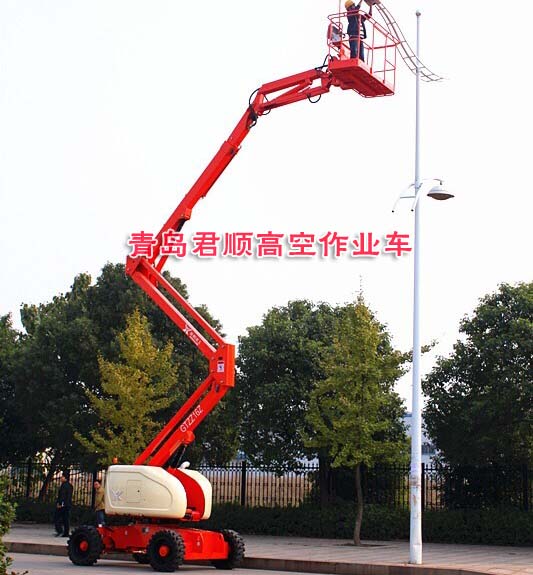

性能参数:
序号 |
项 目 |
GTZZ14 |
GTZZ16Z | |
1 |
最大工作高度 |
16.2m |
18m | |
2 |
平台最大高度 |
14.2m |
16m | |
3 |
收起时最大高度 |
2.38m |
2.38m | |
4 |
最大水平延伸 |
8m |
9.5m | |
5 |
宽度 |
2.29m |
2.29m | |
6 |
收起时长度 |
6.2m |
7.7m | |
7 |
承载能力 |
230kg |
230kg | |
8 |
轴距 |
2.2m |
2.4m | |
9 |
内轮转弯半径 |
3.0m |
3.0m | |
10 |
外轮转弯半径 |
5.2m |
5.2m | |
11 |
转台旋转 |
360度连续 |
360度连续 | |
12 |
转台回转速度 |
0~0.8rpm |
0~0.8rpm | |
13 |
平台尺寸(长×宽×高) |
1.83m×0.76×1.13m |
1.83m×0.76×1.13m | |
14 |
平台调平 |
自动调平 |
自动调平 | |
15 |
平台旋转 |
±80° |
±80° | |
16 |
主臂节数 |
2节 |
2节 | |
17 |
主臂变幅角度 |
-25°~+75° |
-25°~+75° | |
18 |
塔臂节数 |
2节 |
2节 | |
19 |
塔臂变幅角度 |
0°~+60° |
0°~+60° | |
20 |
最高液压压力 |
21MPa |
21MPa | |
21 |
系统电压 |
12V |
12V | |
22 |
轮胎规格 |
33×12-20实心轮胎 |
33×12-20实心轮胎 | |
23 |
离地间隙 |
430mm |
430mm | |
24 |
燃油箱容量 |
100 L |
100 L | |
25 |
总重量 |
(2WD)7577kg/(4WD)7757kg |
(2WD)7677kg/(4WD)7877kg | |
26 |
行驶速度 |
收起状态 |
(2WD)6.3km/h/(4WD)4.2km/h |
(2WD)6.3km/h/(4WD)4.2km/h |
27 |
升起或延伸状态 |
1.1km/h |
1.1km/h | |
28 |
行走系统最高压力 |
25MPa |
25MPa | |
29 |
最大爬坡度 |
(2WD)30%/(4WD)45% |
(2WD)30%/(4WD)45% | |
30 |
驱动转向型式 |
4×2×2(4×4×2) |
4×2×2(4×4×2) | |
31 |
发动机 |
康明斯/洋马 |
康明斯/道依茨 | |
32 |
发动机额定功率 |
42kw/2200rpm/35.5kw/2600rpm |
42kw/2200rpm/35.5kw/2600rpm |
技术特点:
1 能适应船厂特定作业环境,即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。
2 臂架处于任何位置,作业平台均可安全行走;行走速度随举升高度的升高而降低。
3 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
4 下控制台对柴油机机油温度、油压、水温等进行指示。
5 设有防发动机运转状态下再次启动的装置。
6 臂架伸缩、变幅、回转运行平稳,并具有缓冲装置。
7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制,能实现无级调速。
8 平台行走和臂架回转应设有可靠的制动器,保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能,以便平台被牵引。
9 平台行走时,如有一轮腾空情况下,通过分配阀,其它主动轮能正常行走。
10 当工作臂角度在水平面以上时,对车辆的行走速度有限制。
11臂架伸缩、变幅、回转和平台行走能多工作同时进行。
12工作斗具有自动调平功能,工作斗相对水平面的倾斜角度不能大于1.5°。
13上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速熄灭发动机,避免平台继续运动。
14平台上应设有脚踏开关,只有踏下脚踏开关方能进行操作。
15设有12V辅助动力装置,当发动机或主油泵发生故障时,能使工作斗安全降至地面。
16设有程序动作功能,只有当塔臂变幅到最大角度时,塔臂伸缩臂才能伸出;只有当塔臂伸缩臂完全缩回时,塔臂才能向下变幅,防止向前倾翻和向后倾翻,确保整车的稳定性。
17工作斗具有称重功能,准确检测平台载荷,与载荷在平台上的位置无关。当平台载荷超过允许载重量时,应能显示和报警并限制平台的动作,以保证工作斗及工作斗连接件的强度以及工作的安全性。
18发动机油门控制应有三挡速度,当较长时间没有任何动作时,发动机自动降为低怠速,满足节能要求。
19当机器停放在不平度超过3°的地面时,臂架动作将受到限制。
20 设备行走及回转时,会发出声光报警。
21采用PLC和CAN总线控制方式,简化线路,便于维护修理。采用金属防空插头,防护等级达到IP65。
22 发动机进气系统采用封闭式双级过滤,适应多粉尘的环境作业;且维护保养方便。
23上下控制台均应有防护罩保护。
24臂架头部、油缸活塞杆等处有防尘防沙装置。
25 行走泵为闭式柱塞电比例变量泵,能进行无级调速。
26 设有防止发动机过热及液压油压力过低自动停机装置。
27在液压回路上安装安全阀,防止液压部件中压力异常升高。
28各油缸设有平衡阀或液压锁保证油缸不会自动动作,并且油缸与平衡阀、液压锁的连接是刚性的。
29 液压元件与控制元件为进口品牌产品,可靠度高。
30 拖链机构采用高强度铝合金拖链,适应恶劣的工作环境。
31 底架与转台上设有吊环位置,方便吊装。
32标识清晰、含义明确。
